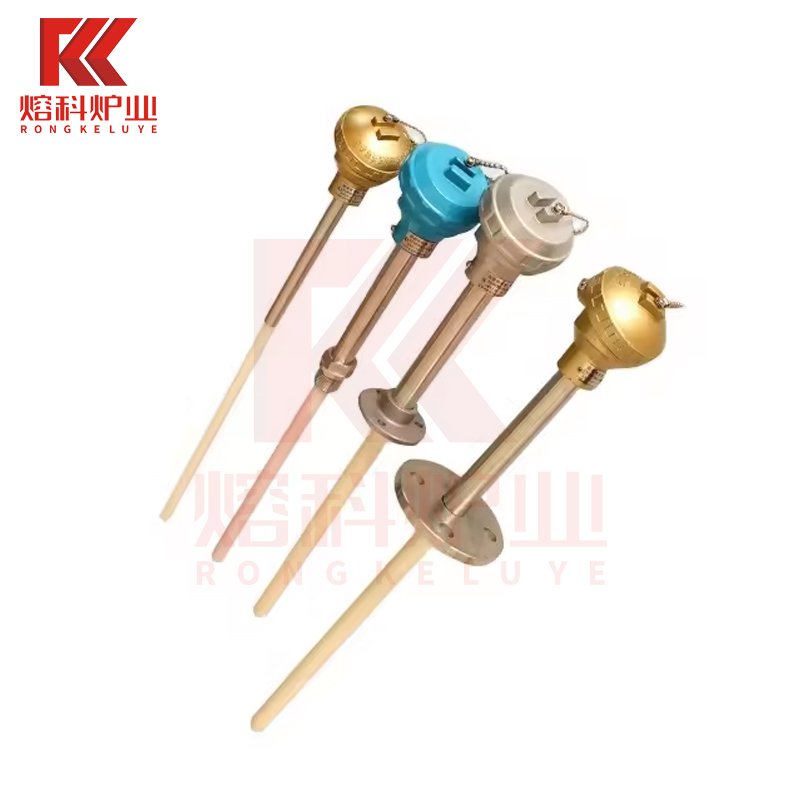

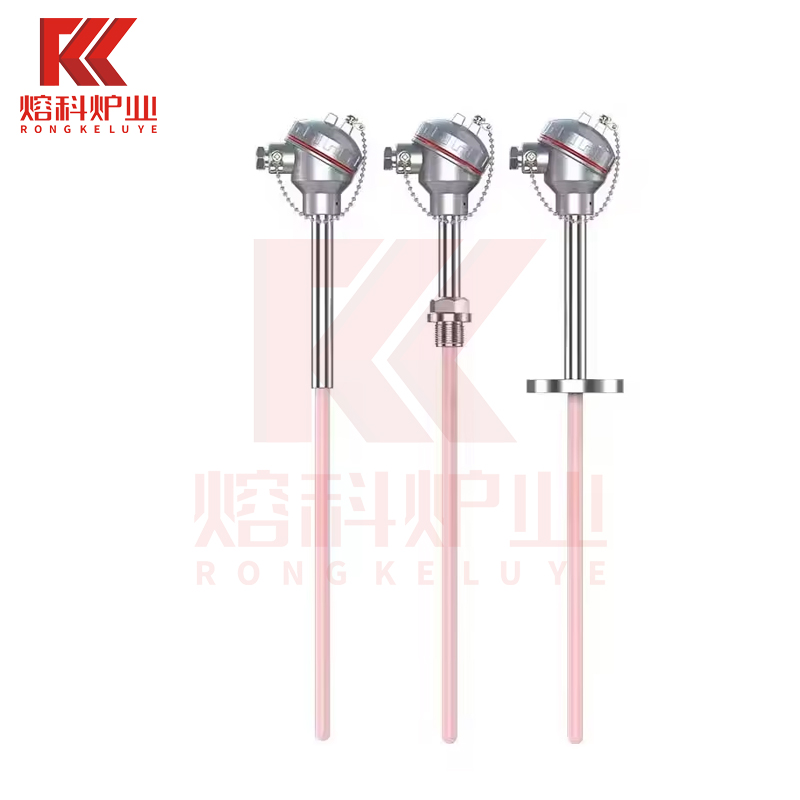

热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。
简介：
在工业生产过程中，温度是需要测量和控制的重要参数之一。在温度测量中，热电偶的应用极为广泛，它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。另外，由于热电偶是一种无源传感器，测量时不需外加电源，使用十分方便，所以常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。
主要特点：
- 装配简单，更换方便；
- 压簧式感温元件，抗震性能好；
- 测量精度高；
- 测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；
- 热响应时间快；
- 机械强度高，耐压性能好；
- 耐高温可达2800度；
- 使用寿命长。
材料种类
常用热电偶可分为标准热电偶和非标准热电偶两大类。所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。标准化热电偶中国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为中国统一设计型热电偶。
热电偶分度号 | 热电极材料 | |
| 正极 | 负极 |
S | 铂铑 10 | 纯铂 |
R | 铂铑 13 | 纯铂 |
B | 铂铑 30 | 铂铑 6 |
K | 镍铬 | 镍硅 |
T | 纯铜 | 铜镍 |
J | 铁 | 铜镍 |
N | 镍铬硅 | 镍硅 |
E | 镍铬 | 铜镍 |
从理论上讲，任何两种不同导体（或半导体）都可以配制成热电偶，但是作为实用的测温元件，对它的要求是多方面的。为了保证工程技术中的可靠性，以及足够的测量精度，并不是所有材料都能组成热电偶，一般对热电偶的电极材料，基本要求是：
1、在测温范围内，热电性质稳定，不随时间而变化，有足够的物理化学稳定性，不易氧化或腐蚀；
2、电阻温度系数小，导电率高，比热小；
3、测温中产生热电势要大，并且热电势与温度之间呈线性或接近线性的单值函数关系；
4、材料复制性好，机械强度高，制造工艺简单，价格便宜。
